1983 yılında Hafele firmasının bağlantı elemanları geliştirme departmanı tarafından icat edilen minifix bağlantı elemanları, merkezi çektirme esasına dayanmaktadır. Bir bağlantı metodu ile kuvvetli bir çektirme sağlanır.Bu sayede sıkı ve yüksek emniyetli bağlantılar gerçekleşir.Minifix’in avantajlarını aşağıdaki şekilde sıralayabilriz.
Minifix gövde içerisine yerleştirilen çektirme mili, kafasının küresel formu sayesinde gövde içerisinde her noktadan temas sağlar ve maksimum stabilite elde edilir. Bu sayede , sonradan gevşeme, montajda kırılma gibi problemlerle karşılaşılmaz.
Yalnızca yarım tur çevirme ile elde edilen 5mm’den fazla çektirme mesafesi , +1 mm’den yaklaşık -0,5 mm’ye kadar olan delik mesafesi hata paylarını, çektirme kaybı olmaksızın tolere edebilmektedir.
Arzu edilen çektirme değerini, dönme açısı üst sınırı olan 195º’ulaşılmadan da sağlar
Güvenli çektirme değeri, aynı gövde ve çektirme milinin tekrar tekrar kullanımlarında da sağlanır.

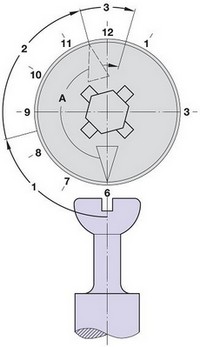

Minifix Çektirme Şeması
Minifix şeması, çektirme mesafesi olan A’nın yörüngesi boyunca gerçekleşen 3 farklı fonksiyonu açıklamaktadır.
1.Kapanma Mesafesi 0º-75º (Saat akrebine göre 6’dan 8.30’a) = 3,2 mm çektirme Çektirme mili kafası gövde merkezine çekilir. ( henüz çektirme etkisi yok)
2.Çektirme Mesafesi 75º-165º (8.30’dan 11.30’a) = 2 mm çektirme Bağlantı, emniyetli olarak sağlanmıştır.Tam çektirme ( doğru delik ölçüleri sağlandığında )120º’de (10) oluşur. Optimum güvenliğe 165º’de (11.30) ulaşılır.
3.İkincil Çektirme Mesafesi 165º-195º (11.30’dan 12.30’a) = 0,5 mm çektirme. Bu aralıkta çekme tamamlanır ve döndürülen parça, vida başını biraz serbest bırakarak mekanizmanın çekme gerilimi sırasında kilitlenmesini sağlar. İkincil çektirme mesafesine ancak ;
Delik boyunda toleranslar mevcutsa
Mobilya daha önce bir çok kez monte edilmiş ve sökülmüşse,
Mobilya aşırı yüke maruz kalacaksa kullanılır
